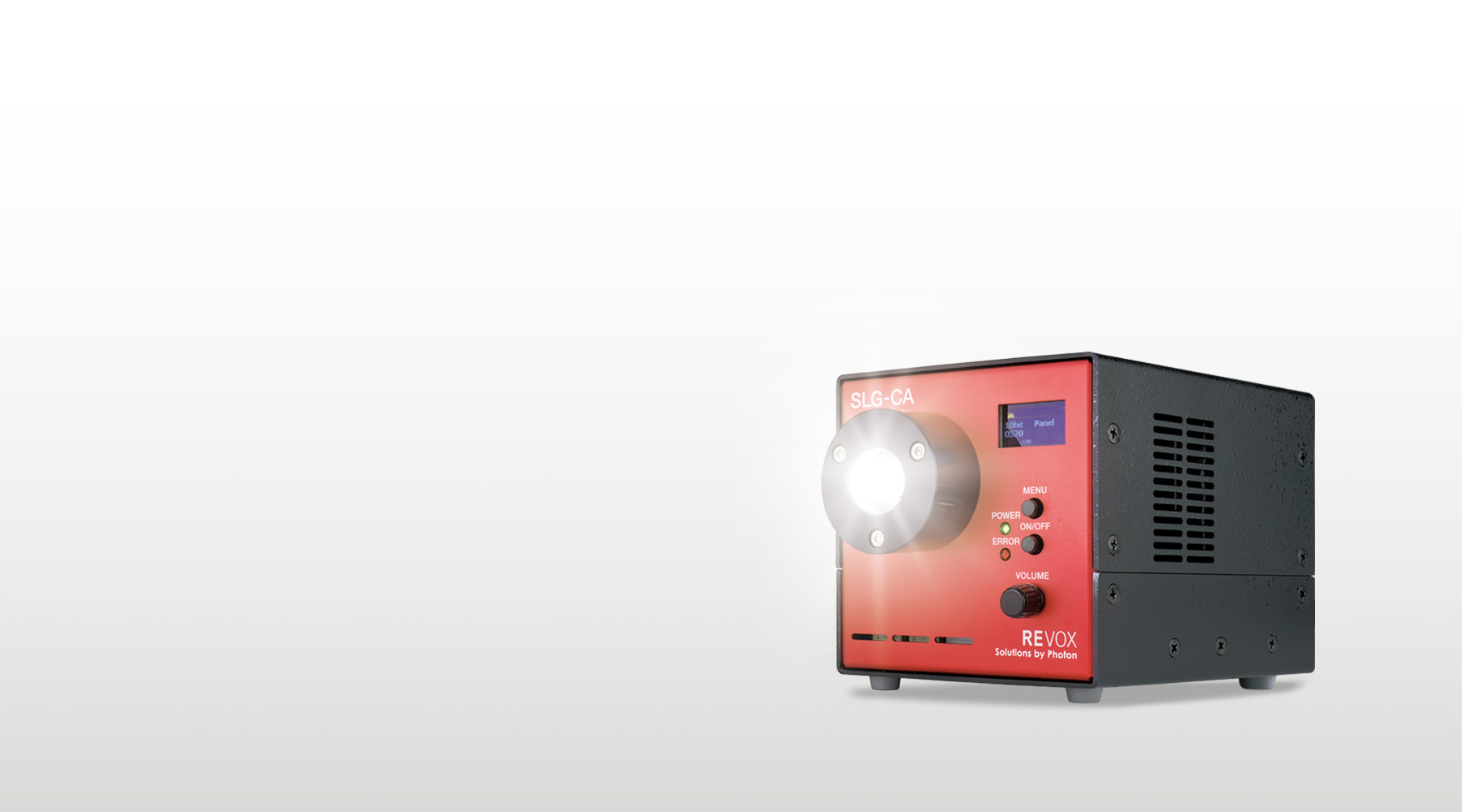

SLG-CA

小型LEDファイバー光源・制御ユニット

250Wメタルハライド光源を超える
高出力小型LED光源
（高速パルス機能・高速調光機能搭載）

COMPACT DESIGN

小型設計

■ コンパクト・軽量設計により検査装置への組込みやスピードカメラ撮影に最適
■ 当社SLG-150Vシリーズの容積比ｰ78％の小型でありながらハイパワーを実現

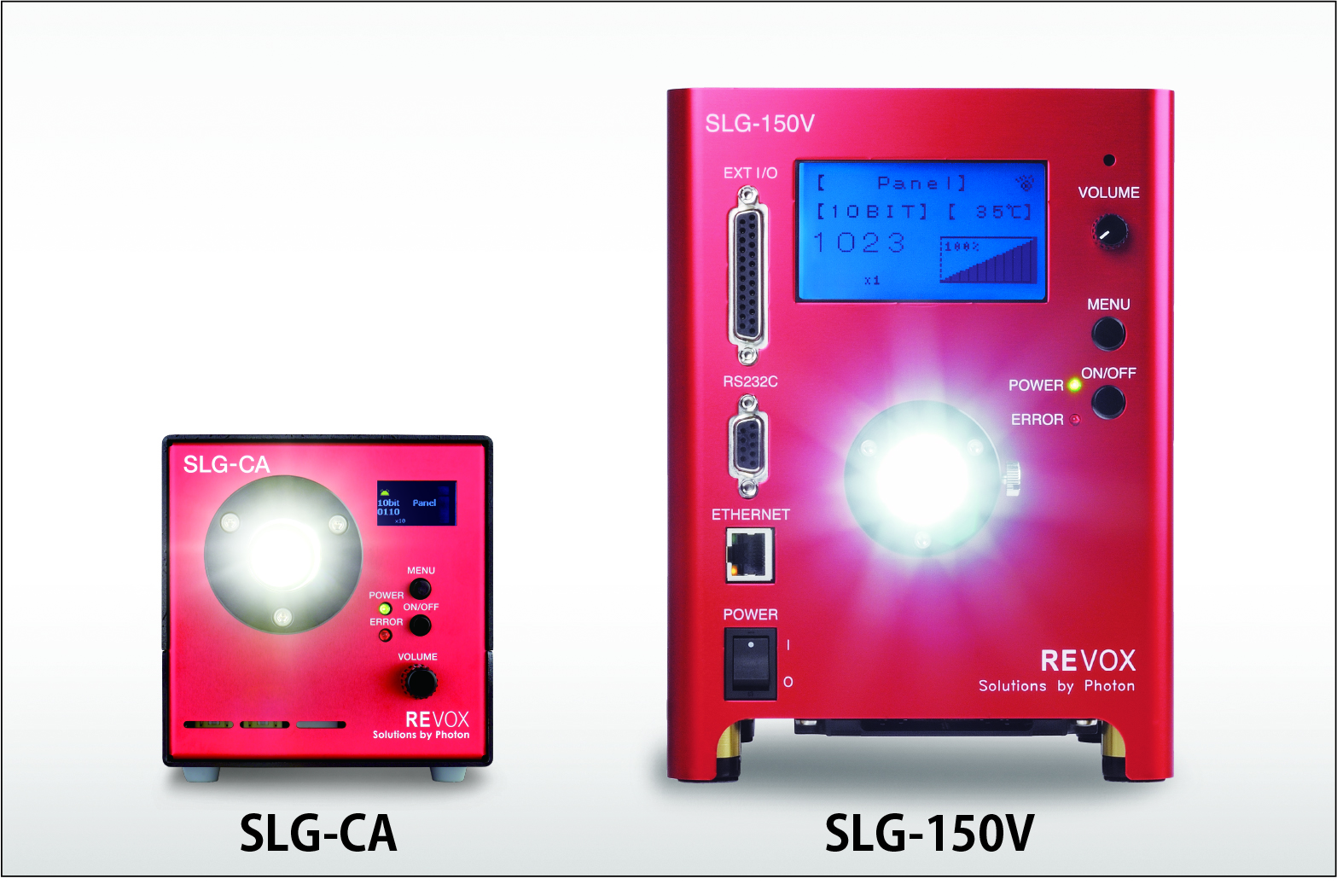

サイズ比較イメージ

HIGH DIMMER SYSTEM

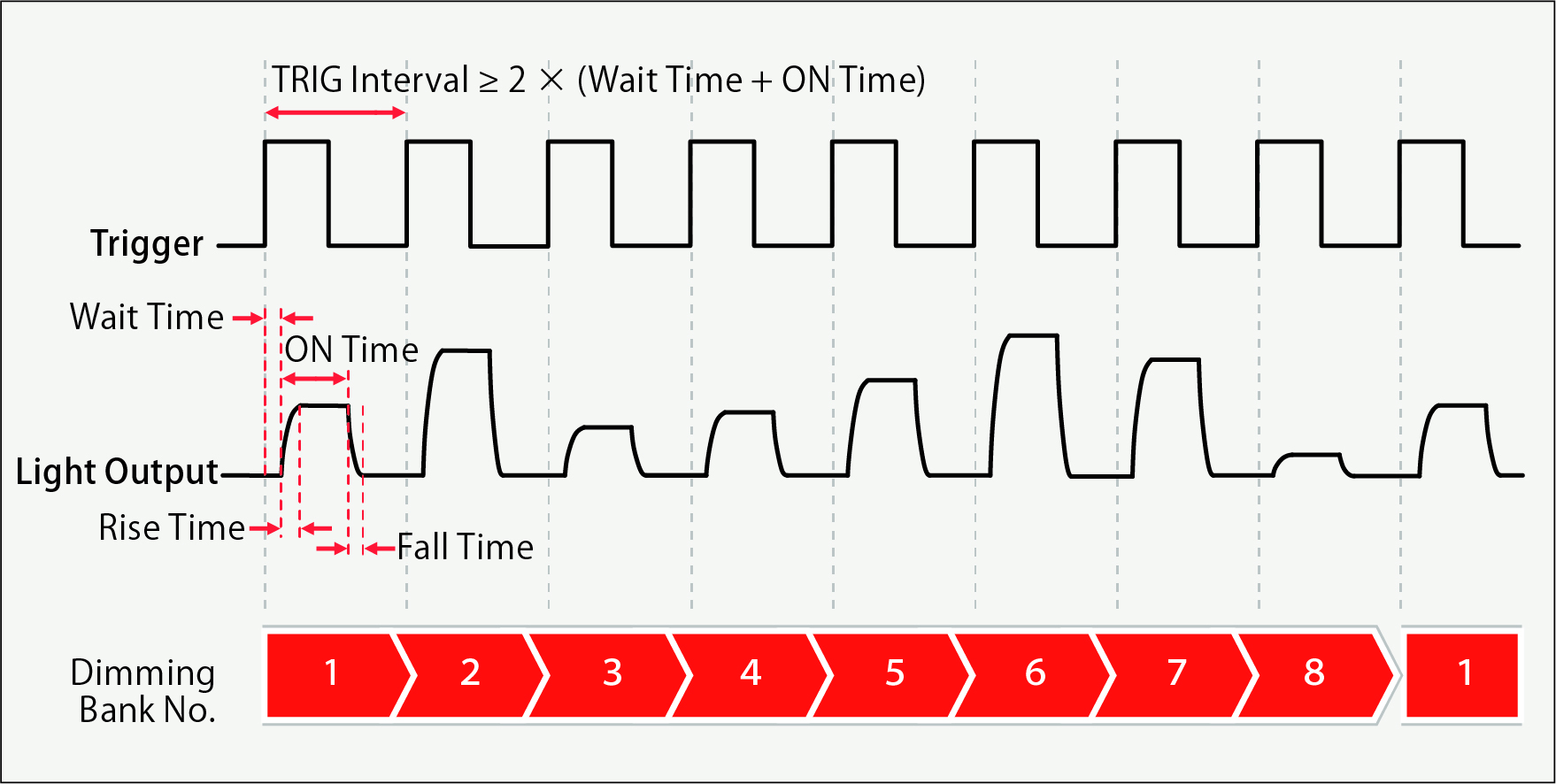

■ 外部（又は内部）トリガーのタイミングに合わせて、あらかじめ設定した最大8つの調光値とその発光時間で動作します。

※『高速パルス調光モード２』のタイミングチャートの一例です。その他にもさまざまな調光方式を搭載しております。（SLG-CA-Tのみ）
※ ON時間に対するDuty比は50%以下です。

FEED BACK SYSTEM

■ 光量フィードバック機能により、長期にわたって出力を安定させます。

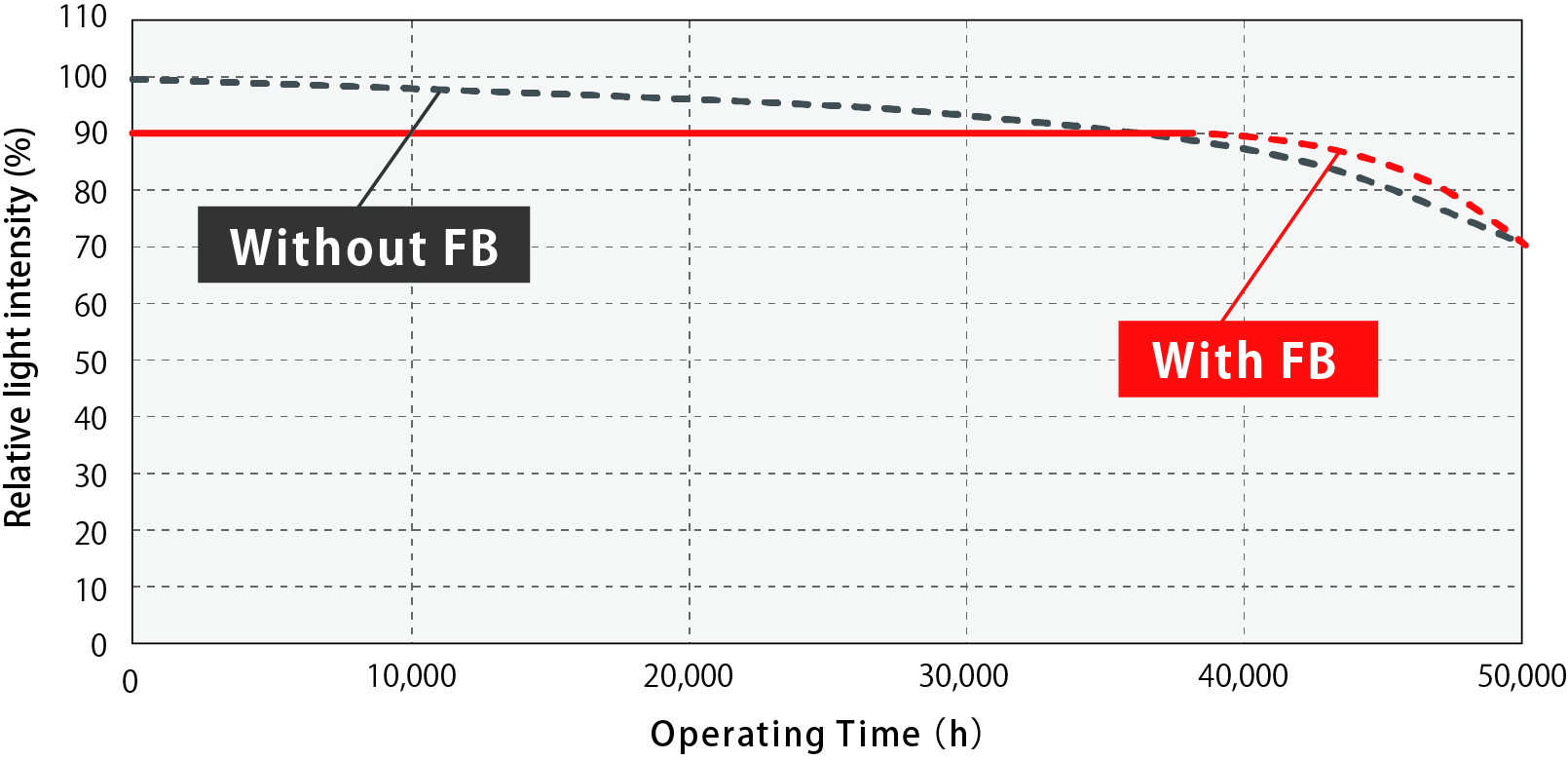

光量フィードバック制御機能の有無による相対強度の比較（イメージ）

※グラフはイメージです。（保証値ではありません）
※光量フィードバック機能は、SLG-CA（常時点灯専用モデル）にのみ搭載された機能です。

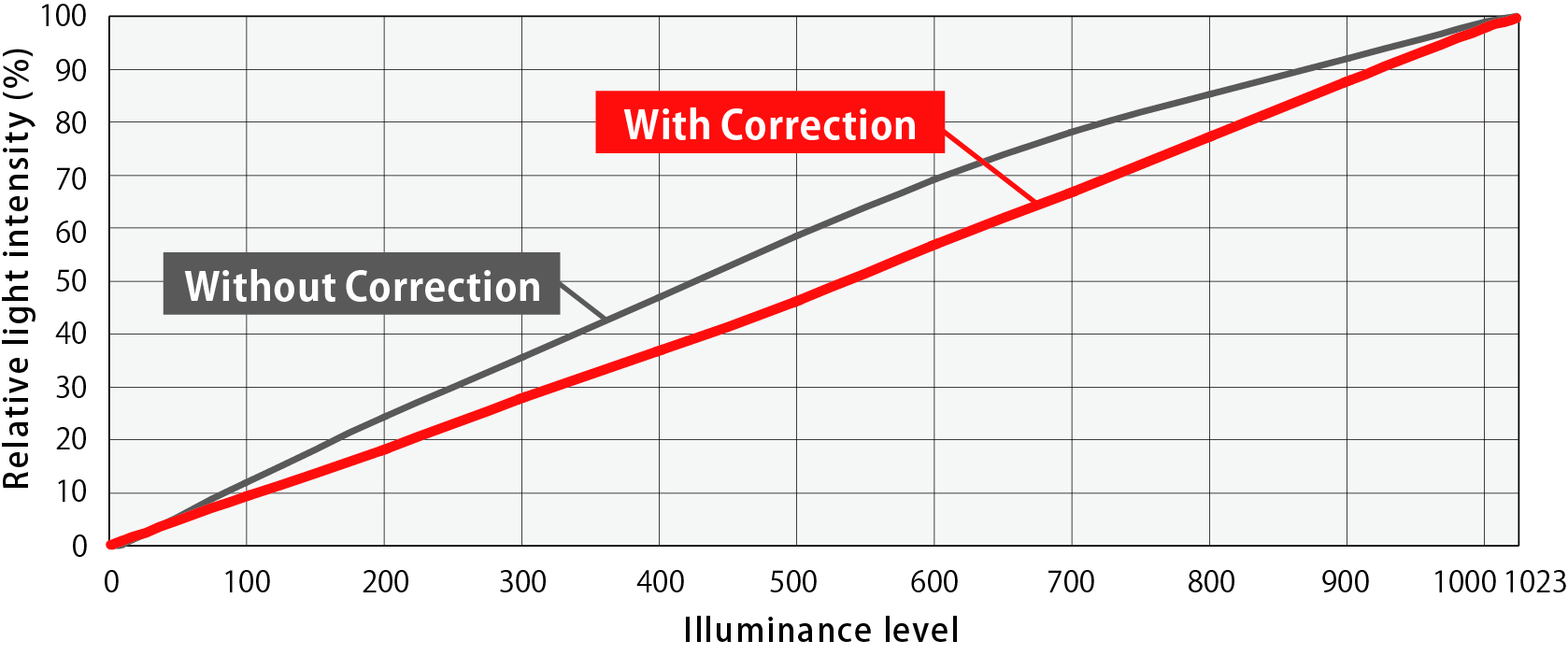

LINEARITY

■ 独自の補正機能を標準搭載
■ 再現性のあるリニアリティを実現

調光値の段階が変更可能：1,024段階調光（10Bit）/ 256段階調光（8Bit）

※当社測定条件での実測値（保証値ではありません）
※本製品は常時補正機能が「あり」の状態です。

LONG LIFE

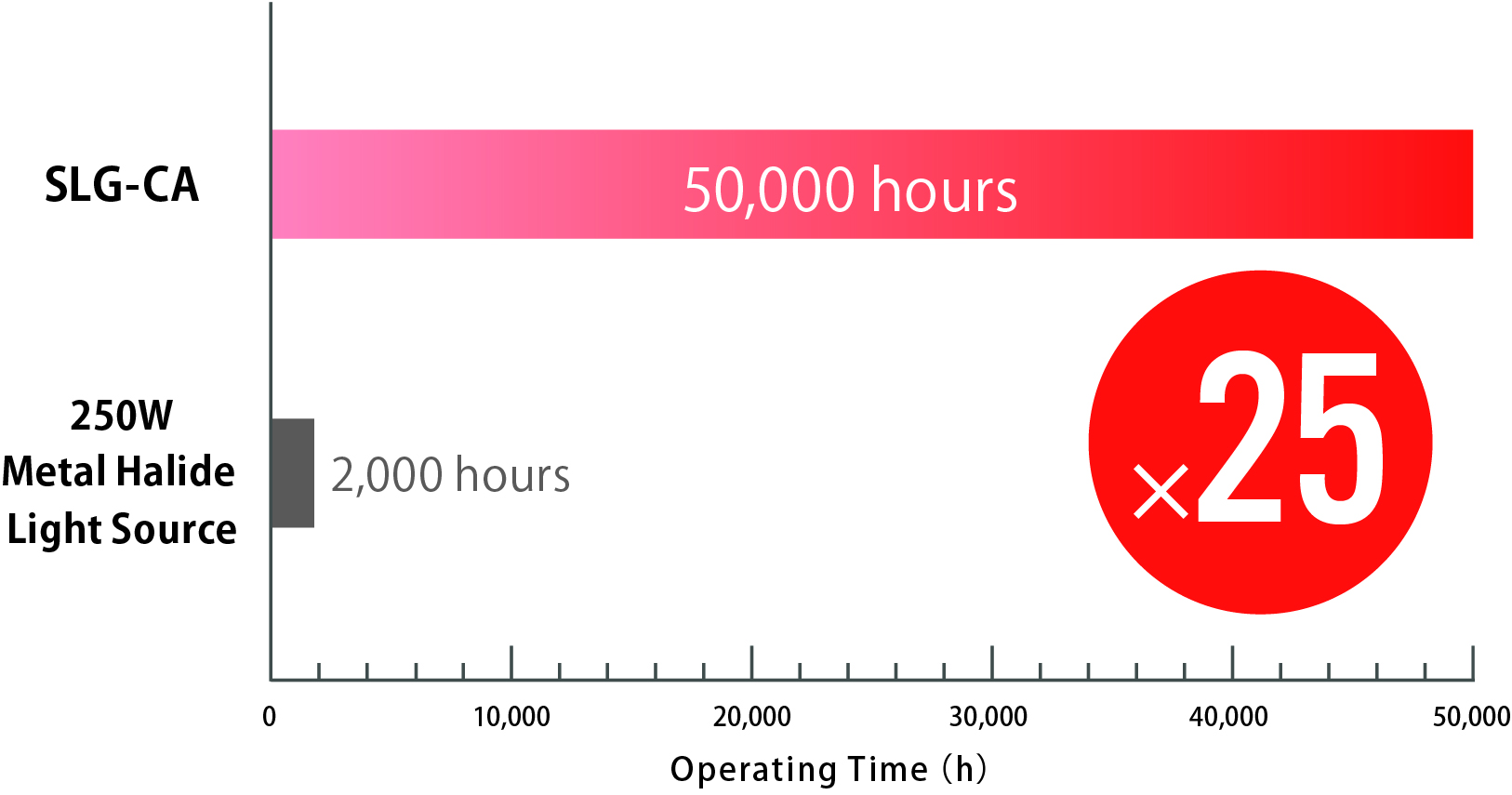

■ SLG-CAと250Wメタルハライド光源の寿命比較

※調光100%、周囲温度25℃、光出力70%低下までの計算値（保証値ではありません）

TECHNICAL SPECIFICATIONS

型式名	SLG-CA	SLG-CA-T

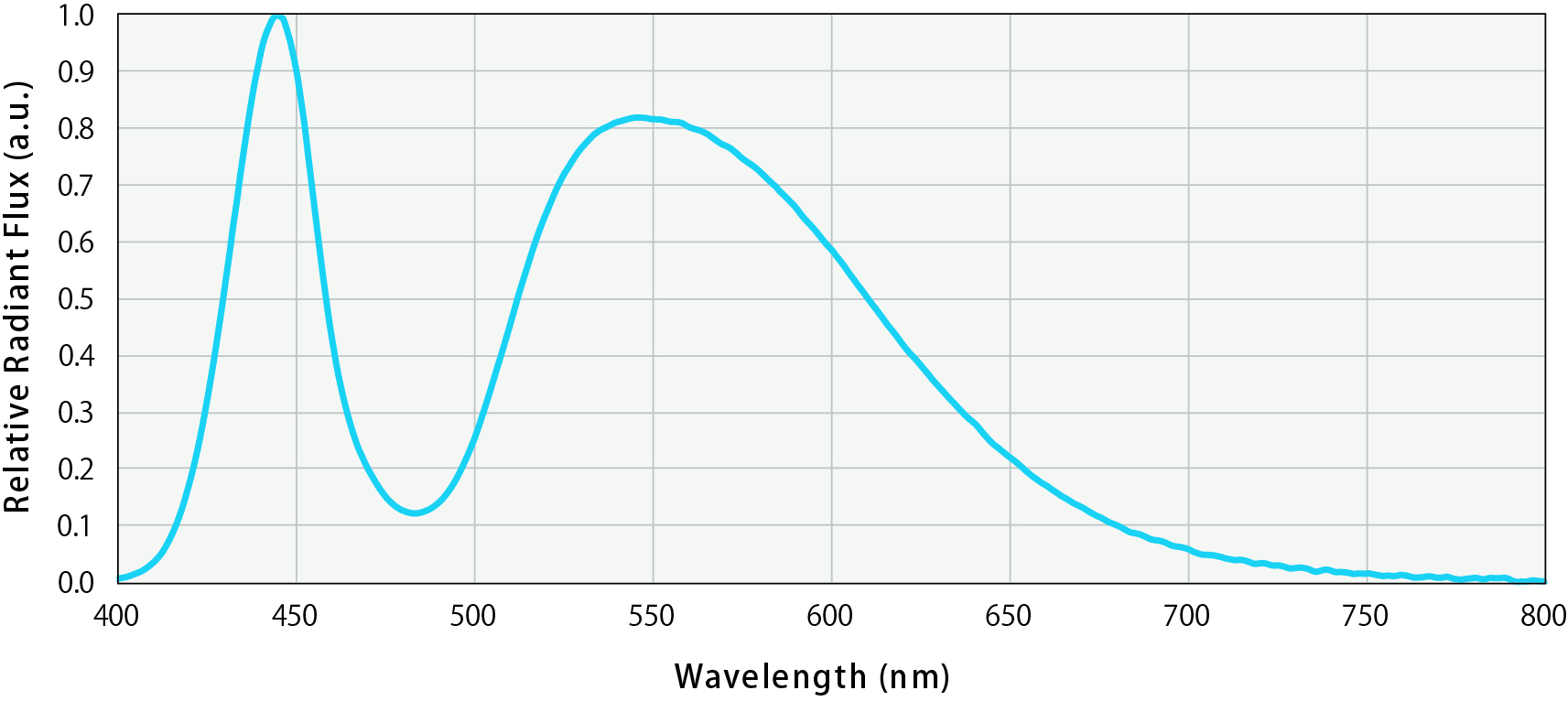

LED発光色	CW
入力電圧	16VDC	19VDC
光量フィードバック機能	搭載	非搭載
高速パルス/高速調光機能	非搭載	搭載
消費電力（typ.）	95W	75W

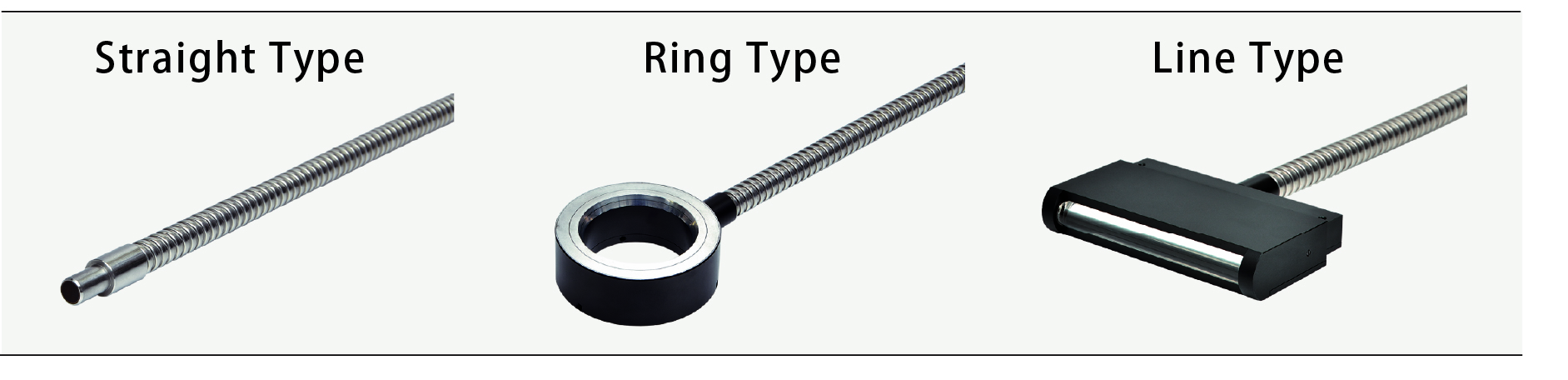

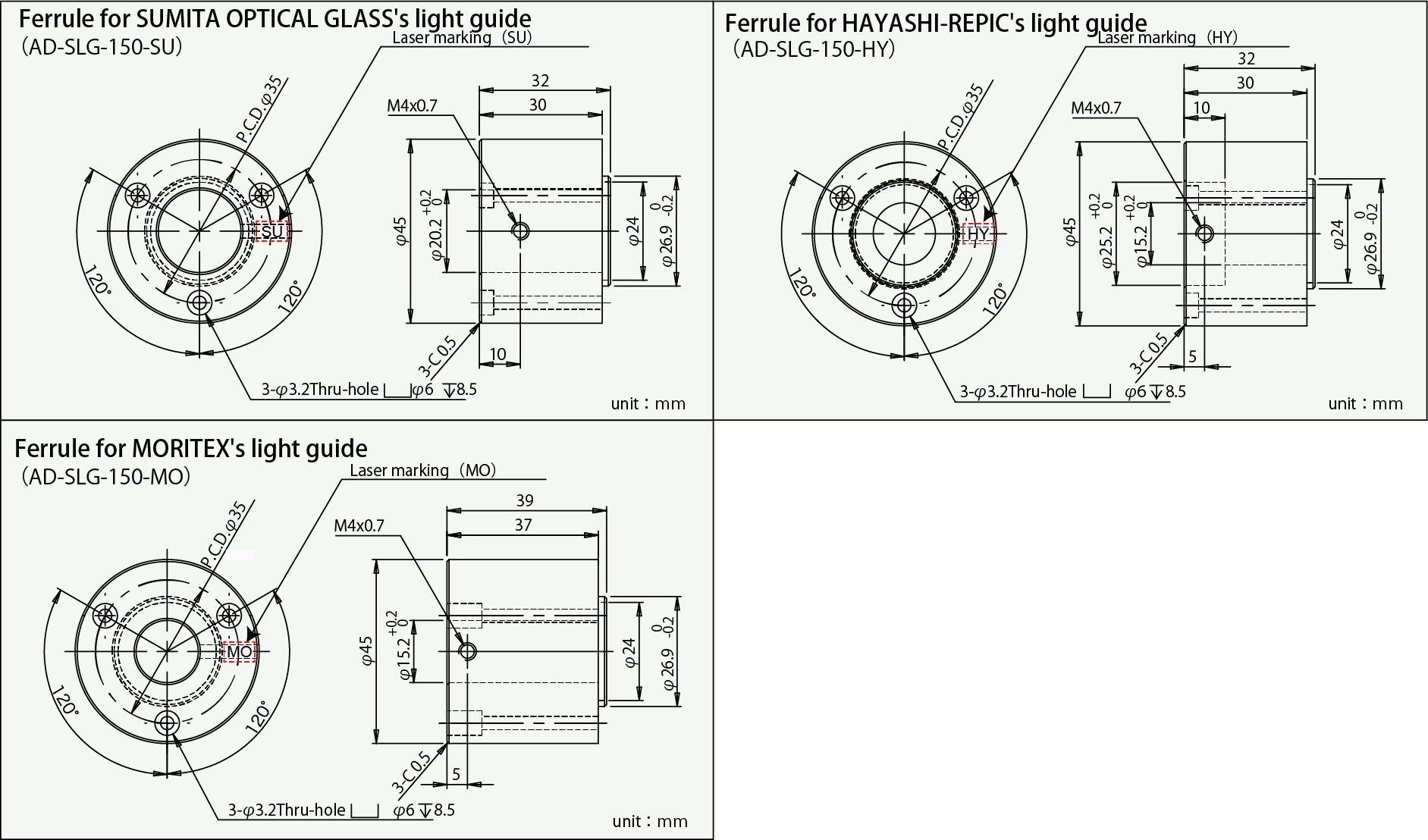

適合ファイバー径	ファイバーOF径φ3～7mm、φ8～12mm
使用環境	温度5～40℃、湿度20～80％(結露無きこと) 室内環境
保存環境	温度-15℃～60℃、湿度20～85%(結露無きこと)
調光範囲	0～100％
分解能	8bit(256階調) / 10bit(1,024階調)
異常出力信号	装置温度異常、オープンエラー、ショートエラー、LED温度エラー、内部通信エラー、FBエラー(SLG-CAのみ)、ファンエラー、イニシャライズエラー
LEDの交換	送り返していただくことで対応可能
LED期待寿命	50,000時間(光強度が70%に減光するまで)
LED駆動方式	定電流方式
冷却方式	強制冷却
環境規制	RoHS 適合/ REACH 適合
CEマーキング	EMC規格:EN61000-6-2、EN61000-6-4準拠：適合
外部制御コネクタ	シリアル通信：Micro-D コネクタ9ピン（プラグ） ETHERNET通信：RJ-45
材質・表面処理	材質：ステンレス、アルミ合金正面背面：赤アルマイト、カバー：黒塗装
質量	1.8kg
付属品	取扱説明書、操作マニュアル

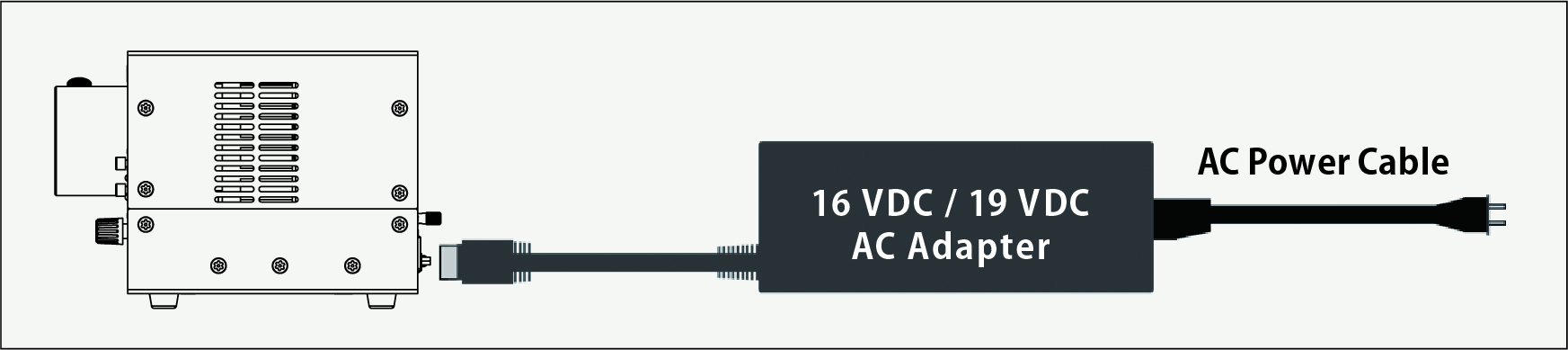

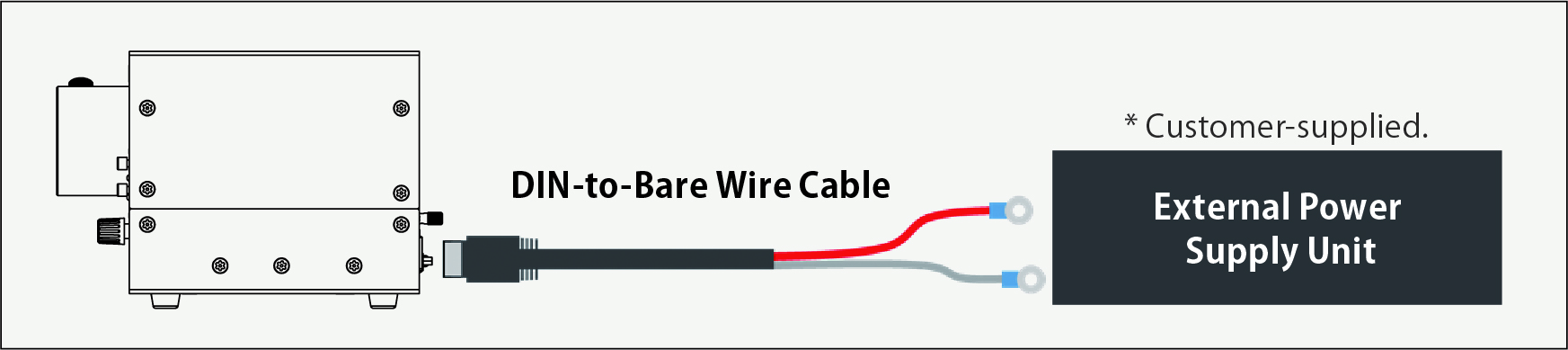

オプション	ACアダプタ、電源供給ケーブル、Micro-D 通信ケーブル STATUSコネクタ、三脚取付用プレート
