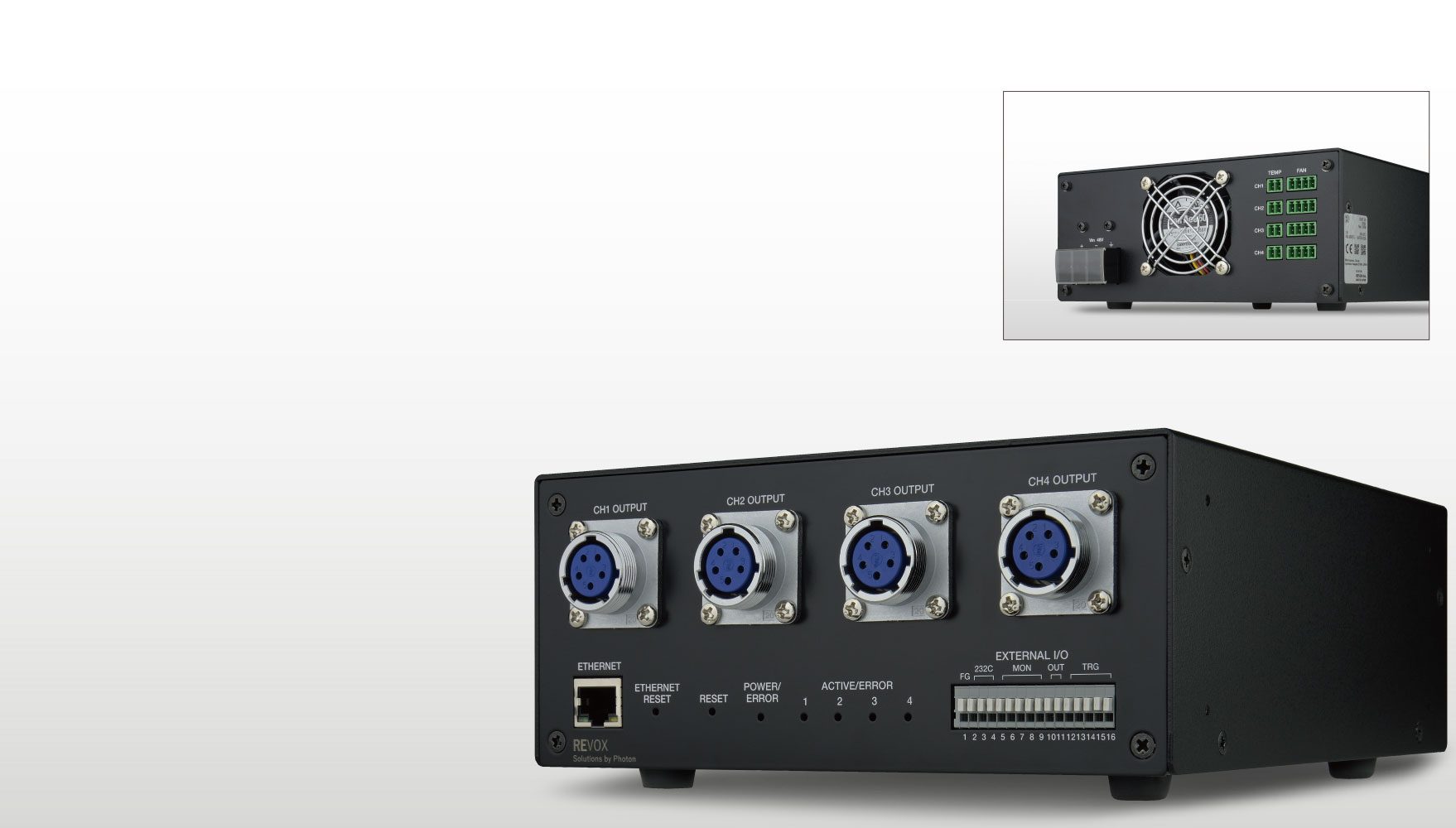

■ 300W/chの大容量で、ハイパワーなLED照明の常時点灯やパルス点灯制御が可能
■ 独自のLED制御技術により、調光値に比例したリニアな照度コントロールを実現
■ キャリブレーション機能により、LED照明に合わせた最適な電力供給が可能
■ 特注・カスタムLEDとの組み合わせ可能（LED温度管理・ファン回転数制御可能）
■ 立上り/立下り合計 最速 2µsec※ 以下の高速応答
■ 多彩な点灯モードを搭載（チャンネル毎に設定可能）
■ CEマーキング適合
OUTPUT PARAMETER
出力パラメータ設定機能
■ 出力電流を 0～12.5A の範囲で可変させ、LED照明を定電流駆動させることが可能
※ 出力電流は出力電圧に依存します。300W/chを超える設定はできません。
出力電圧 - 最大出力電流 対比表
LINEARITY
リニアリティ調整機能
■ 当社独自の補正機能（DIT：ダイレクト・イルミナンス・テクノロジー）を標準搭載
■ 接続する照明の最大電流値に応じたDIT補正を自動で行い、再現性のあるリニアリティを実現します。
PERIPHERAL DEVICE CONNECTION DIAGRAM
周辺機器接続図
■ LED温度、内部基板温度、積算時間などの稼働状況をディスプレイに表示
※ LED照明の温度を測定するためのサーミスタ用電源コネクタと、LED照明を冷却するための冷却ファン用電源コネクタを搭載しています。
RESPONCE PERFORMANCE
調光の応答性能
■ 立ち上がり立下り合計最速2µsec ※以下を実現
※ 当社測定条件での実測値であり、保証値ではございません。
LIGHTING MODE
点灯モード
1 常時点灯モード
トリガの入力に関係なく調光レベルに応じた電流値で点灯するモードです。
点灯指示指令コマンド、消灯指示指令コマンドに対応して出力をON/OFFします。
2 パルス点灯モード
トリガのON/OFFに応じて点灯するモードです。
3 パルストリガ点灯モード
トリガを起点に、設定したON時間で指定した全CHが点灯するモードです。
最大ON Dutyは50％以下となるよう設定して下さい。
※ 新規パルス無効時間：照明点灯後から指定ON時間の2倍となる時間、次に入るトリガを無効にします。
4 順次点灯モード１
トリガ1回の入力を受ける事で、設定した順に照明が点灯するモードです。
最大ON Dutyは50％以下となるように設定して下さい。
※ 新規パルス無効時間：設定した照明が点灯し終わるまで、次に入るトリガを無効にします。外部トリガの周期は指定ON時間の合計以上に設定してください。
5 順次点灯モード2
下記のイメージの様に、任意のトリガを基準に設定した順番で各CHが点灯するモードです。
トリガリセットコマンドで順次点灯順をリセットできます。
最大ON Dutyは50％以下となるように設定して下さい。
6 高速パルス調光モード1
基準となるトリガのエッジが入力されるたび調光値A、次のエッジで調光値B…調光値Hのように最大8段階の調光値を切り替え点灯制御する事のできるモードです。
7 高速パルス調光モード2
トリガを起点に、設定したON時間で調光値A、調光値B…調光値Hと最大8段階の調光値を切り替え照明の制御を行うモードです。
最大ON Dutyは50％以下となるように設定して下さい。
SETTINGS APPLICATION SCREEN
設定アプリケーション画面
照明の点灯制御、出力パラメータや点灯方式の設定、DIT補正などを行うアプリです。
感覚的な操作でCB-MT-300の豊富な各種機能をご使用いただけます。
TECHNICAL SPECIFICATIONS
技術仕様
| 形式名 | CB-MT-300 | |
|---|---|---|
| 入力仕様 | 入力電源 | DC48.0V±10% |
| 消費電力 ※1 | Max1,360VA(最大負荷時) | |
| 突入電流 | Typ.10A | |
| 入力電流 | Max28.5A | |
| 過電圧カテゴリ | カテゴリⅠ | |
| 最大ケーブル長 | 3m(DC48V入力ケーブル) | |
| 電源入力コネクタ | DC入力：3極端子台M4(OULP-936N-B-3P-C) | |
| 出力仕様 | 電圧出力範囲 | DC3.0 – 48.0V(駆動回路動作用の電圧も含む) |
| 負荷電圧範囲 | 100mV – 40V(照明Vf+ハーネスの電圧降下) | |
| 電流調整範囲 | 0 – 12.5A | |
| 出力電力 | Max300W/CH | |
| 過電流保護 | 12.5Aの120％min | |
| 出力CH数 | 4CH | |
| 仕様出力コネクタ | NJC-205-RF | |
| 最大ケーブル長 | 5m(照明駆動用ケーブル) | |
| 照明点灯仕様 | 照明駆動方式 | 定電流方式 |
| 点灯モード | 常時点灯モード、パルス点灯モード、パルストリガ点灯モード、順次点灯モード1、順次点灯モード2、高速パルス調光モード （高速パルス調光モード1、高速パルス調光モード2） |
|
| 調光機能 | 方式：ETHERNET調光、RS232C調光 分解能：256階調/1024階調 |
|
| 応答速度 | 立ち上がり下がり合計10μs以内 ※2 | |
| 点灯時間 | 2.0μs – 9.9ms(0.1μs単位) | |
| 点灯遅延時間 | 0.0μs – 9.9ms(0.1μs単位) | |
| トリガ入力継続時間 (トリガフィルタ) |
0.0μs – 0.99ms(0.1μs単位) | |
| 付属機能 | キャリブレーション機能 | 有り |
| 異常検出 | 本装置温度異常、照明オープンエラー※3、照明ショートエラー、電圧出力異常、定電流回路の異常、内部エラー、キャリブレーションエラー | |
| インジケータ表示 | POWER/ERROR(緑/赤)、照明ACTIVE/ERROR(緑/赤)×4 | |
| 外部制御コネクタ | ETHERNET：RJ-45 RS232C：端子台 トリガ入力：端子台 異常状態出力：端子台 点灯タイミングモニタ出力：端子台 サーミスタ入力：MCV1,5/2-G-3,81 1803426 外部FAN制御：MCV1,5/4-G-3,81 1803442 |
|
| 外部FAN電源出力仕様 | DC12V±5%、Max1A、PWM制御出力、回転数センサ入力 | |
| 照明温度用サーミスタ入力仕様 | DC3.3V±5% | |
| トリガ入力仕様 | 入力4系統、HIGH電圧駆動または無電圧接点駆動 | |
| 推定製品寿命 | 70,000h(保証値ではありません。) | |
| 環境条件 | 使用環境 | 温度：0℃ – 40℃ 湿度：20 – 80%RH(結露無きこと) 高度：最高2,000m 屋内環境：汚染度2 |
| 保存環境 | 温度：-20℃ – 60℃ 湿度：20 – 85%RH(結露無きこと) 高度：最高10,000m |
|
| 設置条件 | ゴム足を底面にして設置(吸排気口をふさがないこと) | |
| 構造 | 外形寸法 | W230 x D186 x H88mm(突起部を除く) |
| 材質・表面処理 | 材質：アルミ合金、ステンレス 表面処理：黒塗装 |
|
| 質量 | 2.2kg | |
| 冷却方式 | 強制空冷FAN(0.89m3/min) | |
| 付属品 | 取扱説明書 | |
| 規格 | CEマーキング： | EMC規格 ※4：61000-6-2、61000-6-4準拠 安全規格：EN 61010-1準拠 RoHS規格：EN IEC63000準拠 |
※1 供給元の電源を選択する際は、定格出力容量が消費電力より大きなものをお選びください。
※2 パルス点灯モード、高速パルス調光モード1は立ち上がり下がり合計10μs以内に対応していません。
※3 パルス点灯、高速パルス調光モード1,2でご使用の場合は、照明オープンエラーは検出できません。
※4 以下と同等の外付け部品を用いる事でEMC規格IEC61000-6-2、IEC61000-6-4に適合します。
| 対象ケーブル | 線材 | フェライトコア | フィルタ |
|---|---|---|---|
| 48VDC入力ケーブル | UL1015 AWG10 | E04RK254015 (2ターン以上) |
RSMN-2030 |
| 照明駆動用ケーブル | VCTFケーブル AWG16 (シールド付き) |
ー | ー |
MODEL NUMBER
型番
CB-MT-300
