SLG SERIES

「見えない」を「視える」に

OPTICAL-FIBER OPTIC ILLUMINATOR

SLG-450TSL/450TSL-ST

光ファイバー用光源装置

赤・緑・青 3灯のLEDを搭載した
1,000万ルクスを超える超高輝度LED混色光源

※弊社測定方法における実測値を基にした換算値です。

  • 3波長をミキシングしたユニークな波長特性
  • 色合いロック機能により、混色の色合いを崩さずに調光可能
  • 定常発光、パルス発光
  • 長期間にわたって安定した出力を実現

カタログダウンロード

特長

HIGH INTENSITY

従来LED光源の4倍以上の光量を実現

照射距離と照度の特性(イメージ)

※調光100%、結束径Φ8mm、全長1,100mmのストレートライトガイドを装着、ファイバー出射端面より各照射距離の位置での換算値(保証値ではありません。)

RGB INDIVIDUAL CONTROL

RGB 個別制御

■R/G/Bの各光出力を最大10bit(1024階調)で制御可能
■好みの色合いに設定することができます。

COLOR MIXING PROPORTION LOCK

色合いロック機能

■R/G/B混色の色合いをロックして、一括調光が可能

HIGH-SPEED DIMMER SYSTEM

高速調光機能

■任意に設定されたR/G/Bの各調光値に連続的且つ高速の切替が可能
■最大8種の調光値を設定可能

DIMMING RANGE CHANGE

調光レンジ切り替え機能

■LOWモード/ HIGHモードの調光レンジの切り替えにより、低照度域と高照度域をカバー

※LOWモード:最大光量の50%が調光最大値、HIGHモード:最大光量の100%が調光最大値
※FB機能との組み合わせにより、最大照度は変動します。

FEED BACK SYSTEM

照度フィードバック機能

※照度フィードバック機能の詳細については、取扱説明書をご覧ください。

■ 照度フィードバック機能により、長期にわたって出力を安定させます。

照度フィードバック機能の有無による相対強度の比較(イメージ)

※グラフはイメージです。(保証値ではありません)

仕様

TECHNICAL SPECIFICATIONS

技術仕様

型式名 SLG-450TSL SLG-450TSL-ST
適合ファイバー結束径 Ø8~Ø12mm
配光角 全角30°
発光色 赤色・緑色・青色(R:622nm /G:520nm /B:450nm)
駆動方式 定電流方式
調光方式 電流可変制御
高速ストロボ/
高速調光機能
搭載 非搭載
入力電源 AC100~240V(±10%)、50/60Hz
消費電力(typ.) 435VA(100V入力)
480VA(240V入力)
420VA(100V入力)
435VA(240V入力)
突入電流(typ.) 40A コールドスタート時
使用環境(屋内限定) 温度:0~40℃、湿度:20~80% RH(結露なきこと)
保存環境 温度:-10~60℃、湿度:20~80% RH(結露なきこと)
冷却方式 強制冷却 ※ファン空冷(側面吸気、背面排気)
LED期待寿命 30,000時間(照度が70%に減光するまでの時間)※保証値ではありません。
制御方法 入力:手動調光、ETHERNET調光
出力:温度異常、温度警告、LEDオープンエラー、LEDショートエラー、フィードバックエラー、内部エラー(電源異常、過電流、FAN異常、内部部品温度異常)
調光分解能 8bit(256階調) 、10bit(1024階調)
調光範囲 0~100%
絶縁耐圧・絶縁抵抗
(入力-出力、入力-FG)
AC1500V 1分間カットオフ電流10mA、DC500V 20MΩ以上
CEマーキング 安全規格:EN61010-1:2010+A1:2019、EN62311:2008 適合
EMC規格:EN61000-6-2、EN61000-6-4 適合
電気用品安全法 技術基準適合
環境規制 RoHS 適合
材質・塗装・表面処理 アルミ合金、半ツヤレザートーン
外形寸法 (mm) D280 x W155 x H200(突起部を除く)
質量 6.0 kg 以下 5.6 kg 以下
付属品 取扱説明書×1、3Pアース極付きACコード(2m)×1、
モニタ端子台用プラグ×1

※製品の仕様は改良のため、予告無く変更することがございます。

MODEL NUMBER

型番

SLG-450TSL-①

①:パルス対応仕様→ブランク、常時点灯仕様→ST

外観図

APPEARANCE

外観図

技術情報

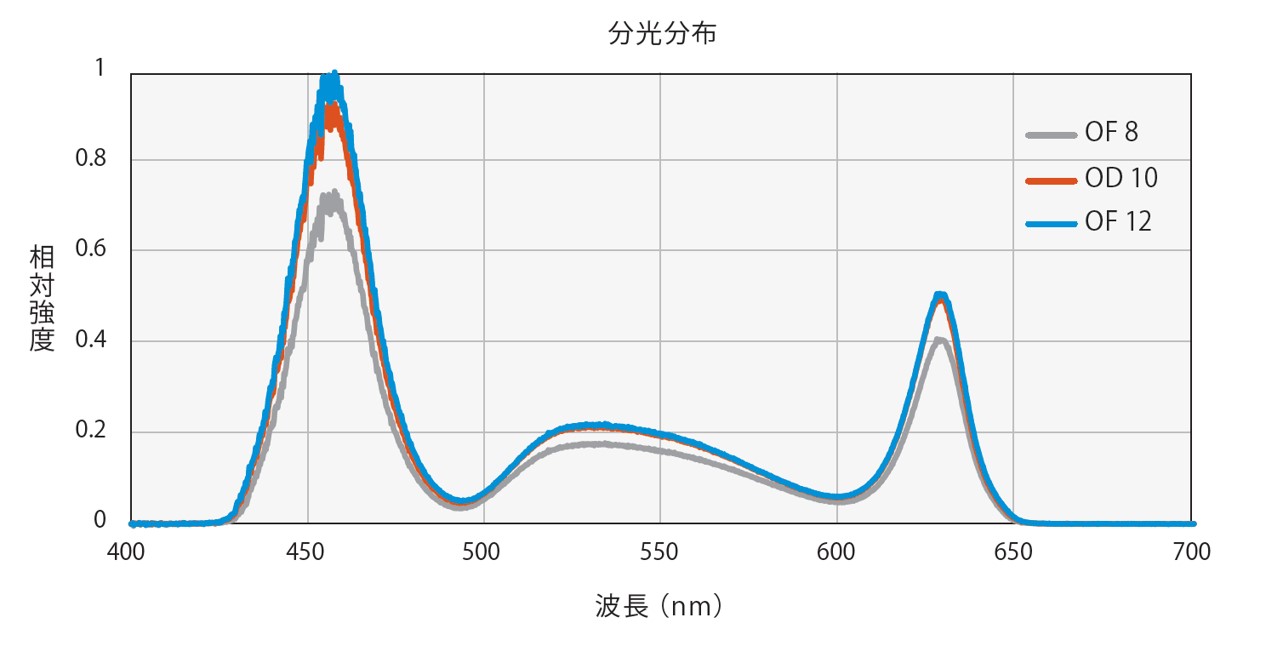

SPECTRAL DISTRIBUTION

分光分布特性

分光分布

※当社測定条件での実測値。(保証値ではありません)

LIGHT DISTRIBUTION

配光特性

配光特性

オプション

LIGHT GUIDE / ADAPTER

ライトガイド / ライトガイド装着用アダプター

ストレート、リング、ラインなど、用途に応じたライトガイドをご提案いたします。

ストレートタイプ、リングタイプ、ラインライプ

FERRULE ADAPTOR

口金

SLG-450TSL用口金

ご使用のライトガイドの寸法をご確認のうえ、装着用口金をお選びください。

SLG-600V用口金

特注口金仕様

ファイバーライトガイド寸法図

※記載していないサイズについては、弊社営業までお問い合わせください。
